EDPF-GnRPA 是国电智深 EDPF-NT 系统的转速 / 相位测量模块，主要用于汽轮机、电机等旋转设备的转速、相位、零转速、键相高精度监测，配套 DEH/TSI 系统实现转速闭环与超速保护。

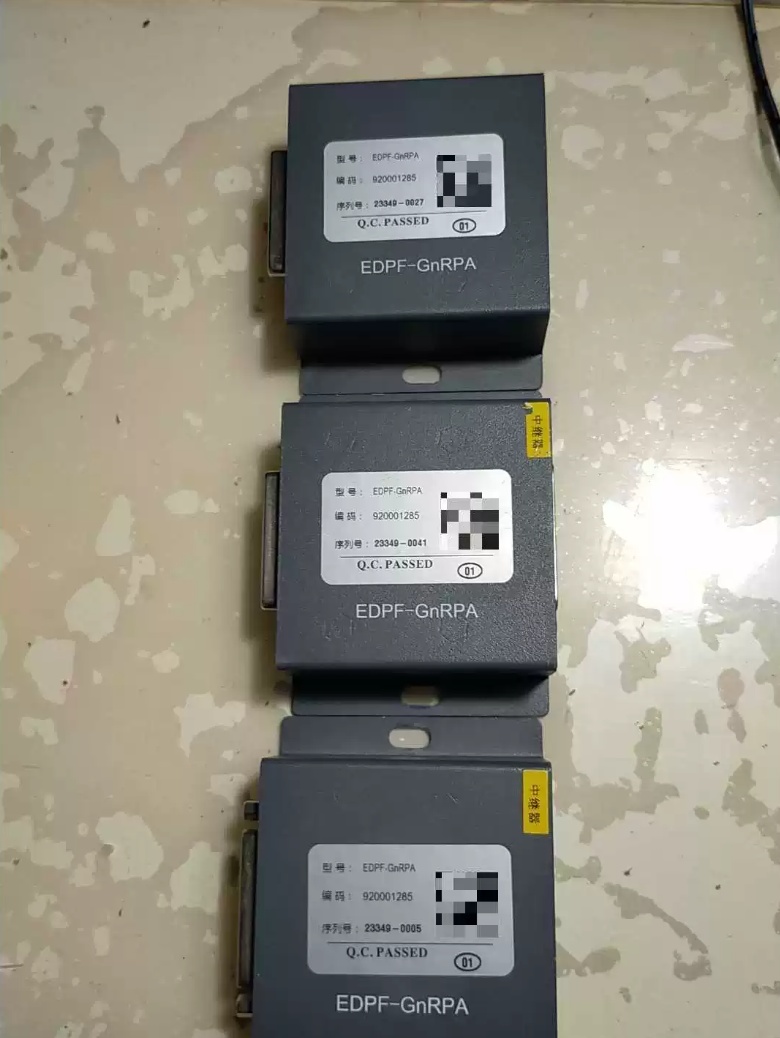

核心参数 • 通道：3 路转速 / 相位输入（可单路 / 多路复用） • 信号类型： ◦ 有源：5V/24V 差分正交信号（编码器 A/B/Z 相） ◦ 无源：磁电 / 接近开关（齿盘正弦 / 方波信号）   • 测量范围：0 ~ 20 kHz（对应转速 0 ~ 120,000 r/min，按齿数换算） • 测量精度：≤ ±0.4 r/min（3000 r/min 工况） • 电气隔离：通道与系统、通道间 2500 V 隔离 • 功能：转速计算、相位差测、零转速判定、键相触发、脉冲计数、故障诊断 • 结构：标准 Gn 系列灰色卡件，导轨安装、热插拔  外观与端子（参考） • 面板：印 EDPF-GnRPA 型号，指示灯含 PWR/RUN/ALM，每路配 PHASE/SPD 状态灯 • 端子区（底部）： ◦ 差分输入：A+、A-、B+、B-、Z+、Z-（3 组，对应 3 路） ◦ 单端输入：SIG+、GND（无源信号） ◦ 供电：24V+、24V-、GND ◦ 通讯 / 诊断：485A/B（可选）、DI/DO（手自动 / 故障输出，视版本）

典型用途 • 汽轮机 DEH 系统转速闭环控制与超速保护 • TSI 系统轴相位、键相、零转速监测 • 电机 / 风机 / 水泵转速与位置反馈 • 编码器方向识别、圈数统计
