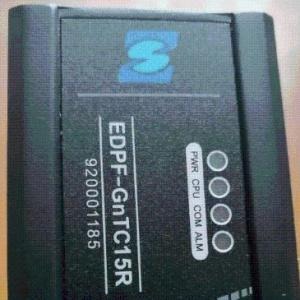

EDPF‑GnTC15R 16 路模拟量输入模块 国电智深 EDPF‑NT/NT Plus DCS 专用，支持电压 / 电流 / 热电偶 / 热电阻混合输入，适配电厂 / 化工温度、压力、流量等高精度采集场景。 核心参数 • 通道：16 路差分模拟量输入 • 信号类型： ◦ 电压：0–10V、±5V、±10V ◦ 电流：0–20mA、4–20mA ◦ 热电偶：K/J/T/E/R/S 型（内置冷端补偿） ◦ 热电阻：Pt100、Cu50（三线 / 四线制）   • A/D 分辨率：12 位 • 基本误差：≤0.1%（典型） • 采集速率：1–10Hz / 通道（可组态） • 隔离：通道‑系统光电隔离，耐压≥400V；网络隔离≥500V • 供电：24VDC（背板总线） • 功能：热插拔、通道独立滤波、看门狗保护、断线检测 • 指示灯：顶部 PWR/RUN/COM/ALM，下方 16 路通道状态灯（亮 = 有效采集）  端子定义（32 芯底座，奇数为 +、偶数为‑

信号类型设置（拨码 / 跳线） • 电压 / 电流：通过模块拨码或组态选择，电流需串入信号回路 • 热电偶：组态选对应分度号，模块自动冷端补偿 • 热电阻：Pt100/Cu50 通过跳线 / Jumper 区分，三线 / 四线制接线匹配

典型应用与接线要点 1. 4–20mA 压力变送器 ◦ 变送器正极→AIx+；负极→AIx‑ ◦ 屏蔽层柜侧单点接地，远离强电回路   2. K 型热电偶 ◦ 正负极→AIx+/AIx‑，极性不可反接 ◦ 补偿导线延长至端子柜，减少环境干扰   3. Pt100 热电阻 ◦ 三线制：3 根线接 AIx+、AIx‑与公共端，形成桥路测量 ◦ 四线制：2 根供电、2 根测量，精度更高
