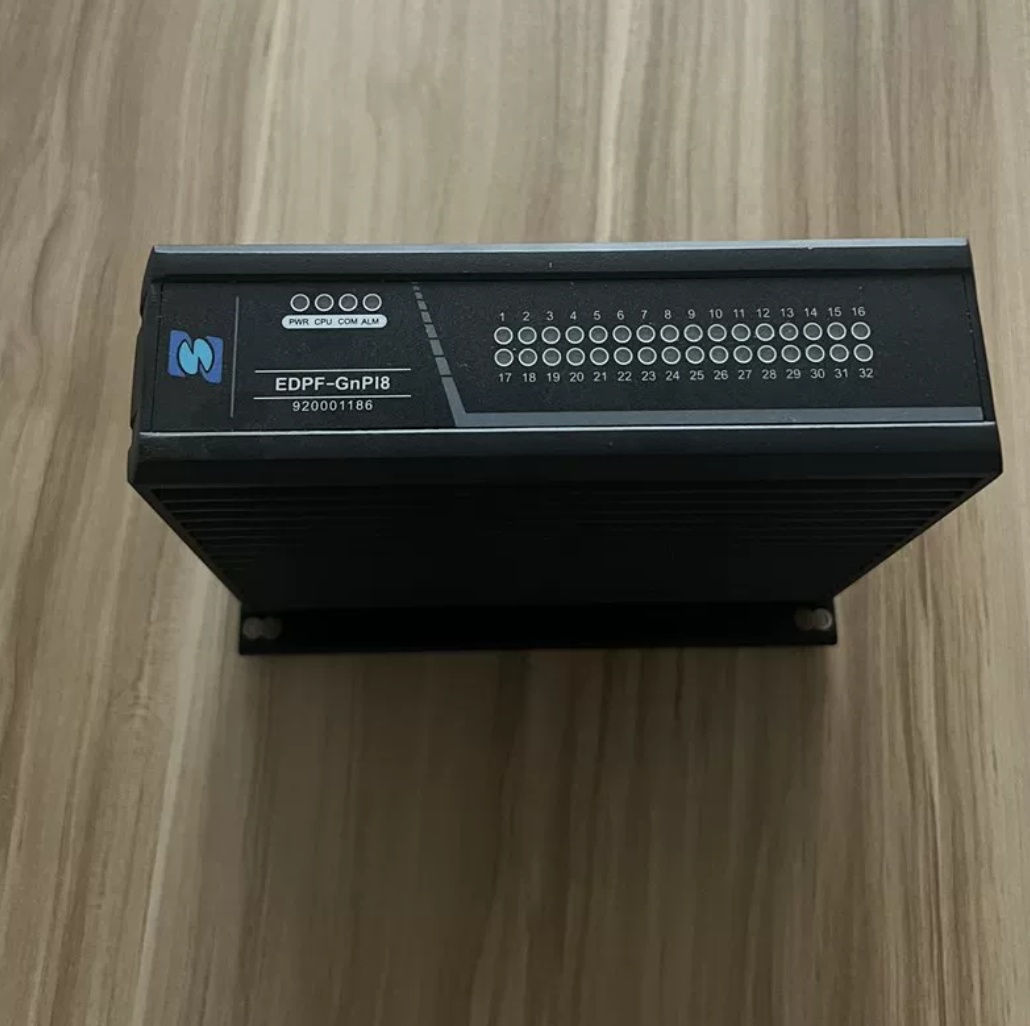

EDPF‑GnPI8 8 路脉冲信号输入模块 国电智深 EDPF‑NT/NT Plus DCS 专用，用于采集高速脉冲 / 频率信号，支持差分输入，适配流量计、转速、伺服编码器等场景。 核心参数 • 通道：8 路脉冲 / 频率输入（差分） • 信号类型：差分脉冲（IN+ / IN‑），兼容 NPN/PNP、TTL/24V 电平 • 测量范围：0.1Hz～10kHz（典型），支持脉冲计数 / 频率 / 周期测量 • 输入阻抗：≥10kΩ（典型） • 隔离：通道‑系统光电隔离，耐压≥1500V • 响应：≤1ms（单通道），支持高速捕获 • 供电：24VDC（背板总线） • 功能：热插拔、掉电保持、通道独立滤波、看门狗保护 • 指示灯：顶部 PWR/RUN/COM/ALM，下方 8 路通道状态灯（亮 = 有效采集）  端子定义（32 芯底座，奇数为 +、偶数为‑

流量计：涡轮 / 涡街流量计脉冲信号采集 • 转速测量：电机、风机、汽轮机转速监测 • 伺服 / 步进：编码器反馈脉冲（A/B 相）位置计数 • 过程累计：流量、电量、物料累计量统计  与同类模块区别 • GnPI8：8 路高速脉冲 / 频率输入，差分抗干扰强，适合动态高频信号 • GnDI32：32 路普通开关量输入，干接点 / 有源电平，无频率 / 计数功能 • GnFPI（频率脉冲卡）：同属脉冲采集，GnPI8为 8 路差分，GnFPI多为 4 路或通道配置不同  接线要点 • 采用屏蔽双绞线，IN + 与 IN‑成对敷设，远离强电回路 • 差分输入建议两端单端接地，减少共模干扰 • 编码器 A/B 相需对应接入 2 路通道，用于正反向判断
