EDPF-GnDI32 是国电智深 EDPF-NT/NT Plus DCS 系统中的 32 路（2×16）开关量输入模块，支持干接点 / 有源 24V 信号，常用于采集阀门位反、设备状态、报警信号等。

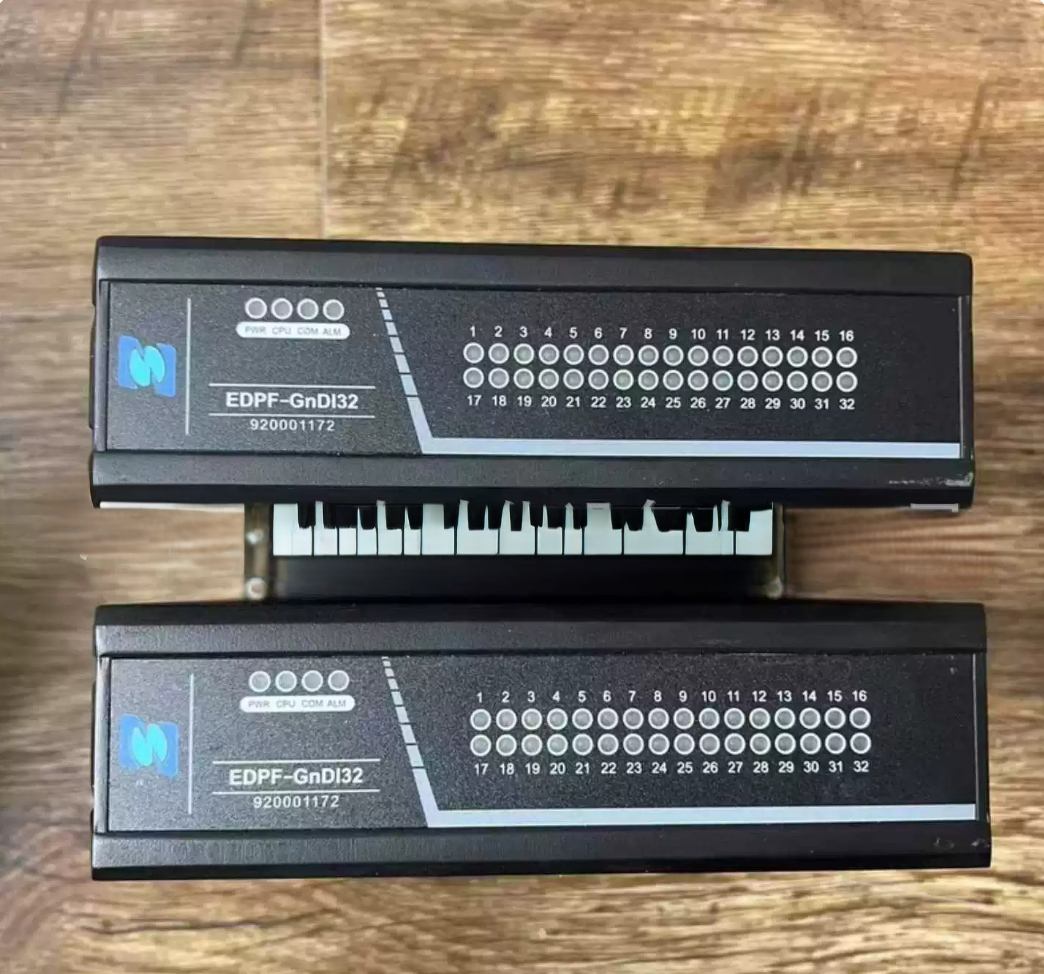

核心参数 • 型号：EDPF-GnDI32 • 通道：32 路（分为两组，每组 16 路） • 信号类型： ◦ 无源干接点：常开 / 常闭触点 ◦ 有源电平：24VDC（高电平≥18V，低电平≤5V）   • 隔离：通道间、通道 - 系统间光电隔离 • SOE 功能：支持（事件顺序记录，时间分辨率 ≤0.5ms） • 去抖时间：20ms（可滤除信号抖动） • 供电：24VDC（背板总线） • 安装：标准卡轨，支持热插拔  外观与面板 • 外壳：深灰色金属屏蔽壳 • 指示灯：PWR（电源）、RUN（运行）、COM（通讯）、ALM（故障） • 端子：32 组信号端子（共 64 芯，奇 + 偶 -） • 跳线：每组 16 路可独立设为有源 / 无源输入

接线与设置 • 无源干接点：跳线设为2-3 脚短接，模块内部供 24V • 有源 24V：跳线设为1-2 脚短接，外部供 24V • 端子规则：奇数端子为正，偶数为负
